اجرای اصولی زیرساخت پسیو شبکه یکی از مهمترین پایههای پایداری تبادل داده در سازمانها و ساختمانهای تجاری است. در این میان، نصب داکت و ترانکینگ شبکه نقش ستون فقرات را در هدایت، محافظت و زیبایی مسیرهای کابلکشی ایفا میکند. عدم رعایت استانداردهای لازم در این بخش میتواند منجر به ایجاد نویز شدید الکترومغناطیسی، افت سرعت و آسیب فیزیکی به کابلها شود.
چرا استفاده از داکت و ترانکینگ استاندارد الزامی است؟
بسیاری از کارفرمایان تصور میکنند هدایت کابلها از روی دیوار یا سقف کاذب بدون محافظ کفایت میکند. اما استفاده از انواع داکت و ترانکینگ شبکه مزایای ساختاری زیر را به همراه دارد:
- حفاظت در برابر ضربات فیزیکی: جلوگیری از لهشدگی و کشیدگی روکش کابل در اثر تردد یا برخورد اشیا.
- ایزولاسیون مغناطیسی: امکان جداسازی مسیر خطوط برق ۲۲۰ ولت شهری از کابلهای حساس شبکه با پارتیشن داخلی.
- توسعهپذیری آسان: اضافه کردن نودهای جدید بدون نیاز به تخریب یا تغییرات گسترده در ساختار بنا.
- زیبایی و آراستگی بصری: پنهانسازی کابلهای سرگردان و ایجاد نمایی مدرن و سازمانی در محیطهای کاری.
مراحل گام به گام نصب داکت و ترانکینگ دیواری
مرحله ۱: برآورد ظرفیت و انتخاب سایز مناسب

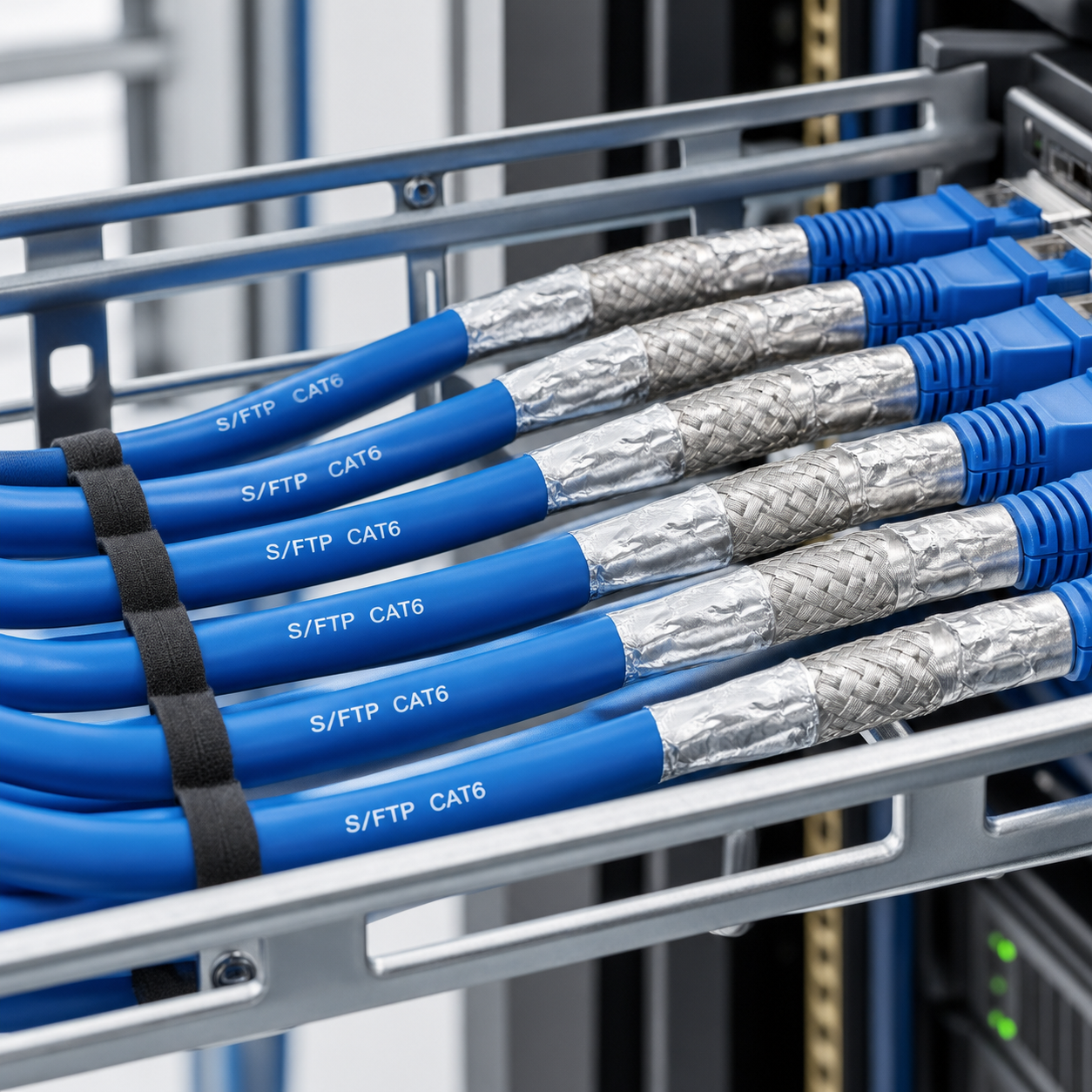

پیش از اقدام به سوراخکاری دیوار، باید حجم کابلهای عبوری را با احتساب حداقل ۳۰ درصد فضای خالی برای توسعههای آتی محاسبه کنید. اگر قصد اجرای زیرساخت با کابلهای قطورتر مانند کابل شبکه نگزنس Cat6 SFTP را دارید، به دلیل انعطافپذیری کمتر و قطر بیشتر این کابلها، حتماً از ترانکینگهای با عمق مناسب (مانند ۵۰×۱۰۱ یا ۵۰×۱۵۰ میلیمتر) استفاده فرمایید.
مرحله ۲: خطترازی و علامتگذاری دیوار
برای حفظ تعادل بصری و استاندارد مهندسی، از تراز لیزری استفاده کنید. فاصله پیشنهادی خط ترانکینگ از کف تمامشده معمولاً بین ۲۰ تا ۳۰ سانتیمتر برای کاربریهای پریز کفخواب و ۱۰۰ تا ۱۱۰ سانتیمتر برای پریزهای رومیزی است.
مرحله ۳: برشکاری و سوراخکاری بدنه
برش داکتها و ترانکینگها باید با استفاده از ارهموئی ریزدندانه یا قیچی مخصوص داکتبر انجام شود تا لبهها بدون پلیسه و زاویه باقی بمانند. فاصله پیچ و رولپلاکها روی دیوار نباید بیشتر از ۴۰ تا ۵۰ سانتیمتر باشد تا در صورت پر شدن ظرفیت وزن کابلها، بدنه دچار شکمدادگی نشود.
مرحله ۴: پارتیشنبندی و کابلکشی اصولی
در صورتی که کابلهای برق نرمال، برق UPS و دیتای شبکه همگی از یک ترانکینگ عبور میکنند، حتماً باید از پارتیشن جداکننده استفاده شود. توصیه میشود لاین دیتا در بالاترین شیار و لاین برق در پایینترین بخش قرار گیرد.
جدول استاندارد انتخاب نوع داکت متناسب با پروژه
| محیط اجرایی | نوع تجهیز پیشنهادی | قابلیت نصب ماژولار پریز | کابل سازگار |
|---|---|---|---|
| دفاتر اداری و شرکتها | ترانکینگ ماژولار ۵۰×۱۰۱ یا ۵۰×۱۵۰ | دارد (پریز برق، شبکه و تلفن) | انواع کابل Cat6 UTP / SFTP |
| کابلکشی دوربین مداربسته | داکت شیاردار یا ساده سایز ۳ و ۴ | ندارد | کابل کواکسیال و شبکه روکار |
| کف اتاق سرور و سالن جلسات | داکت زمینی (کفخواب) نیمگرد | بسیار محدود | پچکورد و خطوط رابط موقت |
| اتاق سرور و پشت رکها | داکت تابلویی شیاردار صنعتی | ندارد | کابلهای توزیع متصل به پچ پنل شبکه |
تجهیزات جانبی ضروری در کنار داکتکشی
پس از اتمام بستر فیزیکی، سربندی استاندارد اهمیت مییابد. درون کادرهای ترانکینگ باید از فیسپلیتهای سازگار و کیستون شبکه Cat6 باکیفیت استفاده شود تا ارتباطی بدون تلفات و افت سیگنال به سمت پریزها و کلاینتها شکل گیرد.
