راهنمای صفر تا صد کابل‌کشی دوربین مداربسته IP | استانداردهای PoE و متراژ

مقدمه؛ نقش زیرساخت پسیو در پایداری سیستم‌های نظارت تصویری

در پروژه‌های نظارت تصویری مدرن، دوربین‌های تحت شبکه (IP Cameras) جایگزین سیستم‌های قدیمی آنالوگ شده‌اند. با این حال، بیش از ۸۵ درصد از مشکلاتی مانند پرش تصویر، قطع شدن سیگنال در هنگام تاریکی هوا و سوئیچ به مادون قرمز (IR Cut)، و ریستارت‌های ناگهانی دوربین‌ها، ناشی از نقص در بستر کابل‌کشی و انتخاب کابل نامناسب است. کابل شبکه در سیستم مداربسته IP وظیفه‌ای دوگانه دارد: انتقال بدون افت بسته‌های تصویر با بیت‌ریت بالا و تامین انرژی الکتریکی دوربین (PoE).

آشنایی با فناوری PoE و چالش افت ولتاژ (Voltage Drop)

قابلیت Power over Ethernet (PoE) امکان ارسال هم‌زمان برق و دیتا را روی یک زوج‌سیم مشترک فراهم می‌آورد. استانداردهای اصلی PoE شامل موارد زیر هستند:

• IEEE 802.3af (PoE): توان خروجی تا ۱۵.۴ وات (مناسب دوربین‌های دام و بولت ساده داخلی).
• IEEE 802.3at (PoE+): توان خروجی تا ۳۰ وات (مناسب دوربین‌های با دید در شب قوی و لنز موتورایز).
• IEEE 802.3bt (Hi-PoE / PoE++): توان خروجی تا ۶۰ الی ۹۰ وات (مخصوص دوربین‌های اسپیددام PTZ و دارای هیتر داخلی).

چالش بزرگ زمانی رخ می‌دهد که جریان مستقیم (DC) در مسیرهای طولانی دچار مقاومت الکتریکی می‌شود. اگر مقاومت کابل بالا باشد، افت ولتاژ اجازه روشن ماندن ال‌ای‌دی‌های مادون قرمز در شب را نمی‌دهد.

چرا استفاده از کابل آلومینیومی (CCA) در دوربین IP ممنوع است؟

کابل‌های CCA (Copper Clad Aluminium) تنها دارای یک روکش نازک از مس بر روی مغزی آلومینیوم هستند. استفاده از این کابل‌ها در پروژه‌های دوربین مداربسته خطرات زیر را دارد:

1. مقاومت الکتریکی بسیار بالاتر: آلومینیوم حدود ۶۰٪ مقاومت بیشتری نسبت به مس دارد که باعث داغ شدن کابل و افت شدید ولتاژ PoE می‌شود.
2. شکنندگی و قطعی فیزیکی: در اثر لرزش دکل‌ها یا خمش داخل داکت‌ها، رشته‌های آلومینیومی به سرعت دچار شکستگی مویی می‌شوند.
3. اکسیداسیون سریع: در اتصالات سوکت شبکه دچار افت ارتباط و پکت‌لاس (Packet Loss) مداوم می‌گردند.

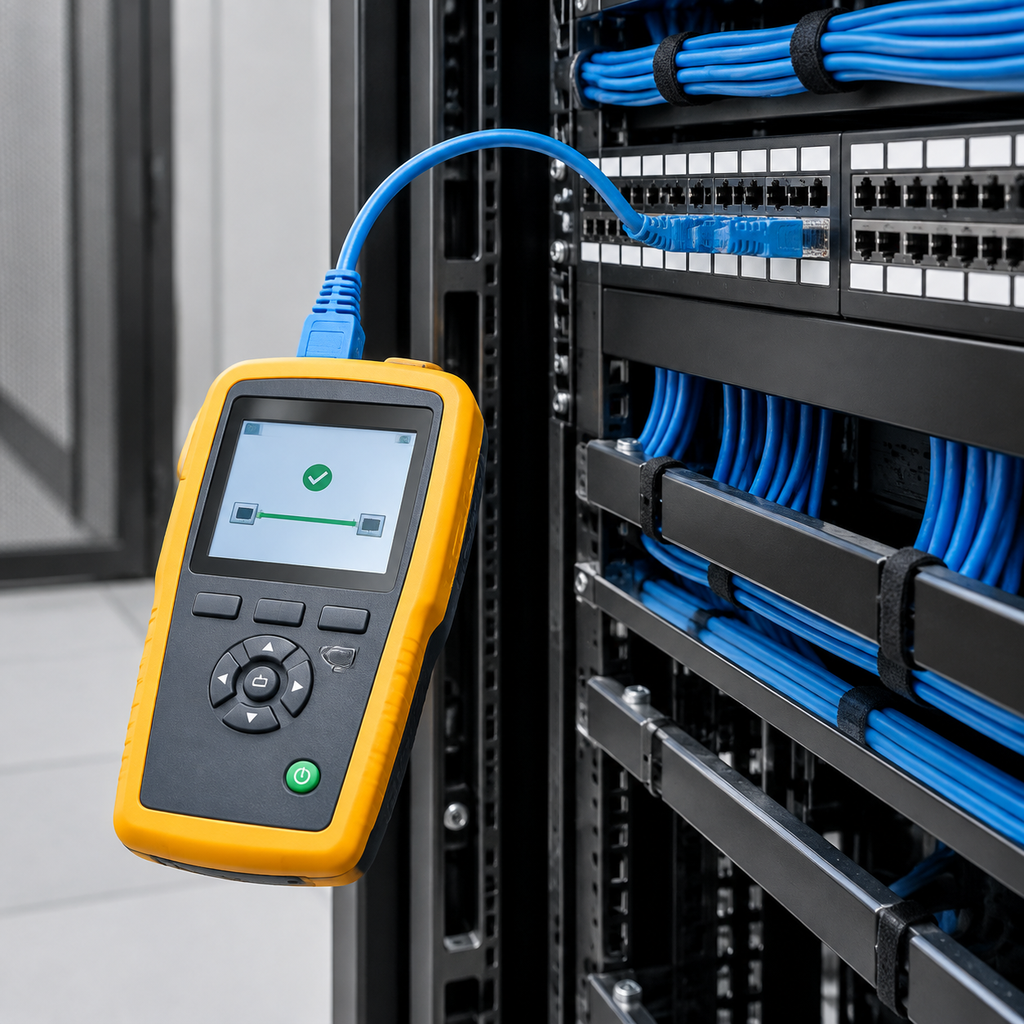

به همین دلیل، برای پایداری و طول عمر پروژه‌ها همواره باید از کابل‌های تمام‌مس استفاده شود. به عنوان مثال، کابل شبکه نگزنس Cat6 UTP تست چنل ۳۰۵ متری با خلوص مس بالا، انتقال پایدار برق PoE و تصاویر Full HD یا 4K را بدون لگ تضمین می‌کند.

تفکیک محیطی: انتخاب کابل ایندور یا اوتدور برای دوربین‌ها

یکی از خطاهای رایج نصابان، استفاده از کابل‌های معمولی PVC در فضاهای بیرونی است. تابش اشعه فرابنفش (UV) خورشید ظرف کمتر از یک سال روکش PVC را خشک و خرد می‌کند و نفوذ باران سبب اتصالی پورت دوربین می‌شود:

• کابل‌کشی فضاهای داخلی (Indoor): درون دفاتر و سقف‌های کاذب می‌توان از کابل‌های روکش PVC یا LSZH با ساختار UTP استفاده کرد.
• کابل‌کشی فضاهای بیرونی و روی دکل (Outdoor): برای محیط‌های باز، عبور از روی پشت‌بام، حیاط و پایه‌های فلزی باید از کابل نگزنس Cat6 SFTP Outdoor استفاده کرد. این کابل‌ها دارای روکش مقاوم پلی‌اتیلن (PE) ضد آب و ضد UV به همراه شیلد و فویل برای دفع نویزهای محیطی هستند.

۴ اصل مهندسی در کابل‌کشی دوربین‌های مداربسته

1. رعایت حداکثر متراژ استاندارد: طبق استاندارد TIA/EIA، طول کابل میان سوئیچ و دوربین نباید از ۱۰۰ متر (۹۰ متر کابل زیرساخت + ۱۰ متر پچ‌کورد) تجاوز کند. در متراژهای بالاتر باید از سوئیچ‌های Extend، ریپیتر یا فیبر نوری استفاده شود.
2. فاصله استاندارد از خطوط برق فشارقوی: کابل شبکه را حداقل ۲۰ تا ۳۰ سانتی‌متر دورتر از کابل‌های برق سه‌فاز و موتور آسانسور اجرا کنید؛ یا در صورت اجبار، از کابل‌های شیلددار SFTP به همراه سیستم ارت استاندارد بهره بگیرید.
3. رعایت شعاع خمش کابل (Bending Radius): در گوشه‌های دیوار و ورودی باکس‌ها، کابل را بیش از حد تا نکنید. شعاع خمش نباید کمتر از ۴ الی ۸ برابر قطر کابل باشد.

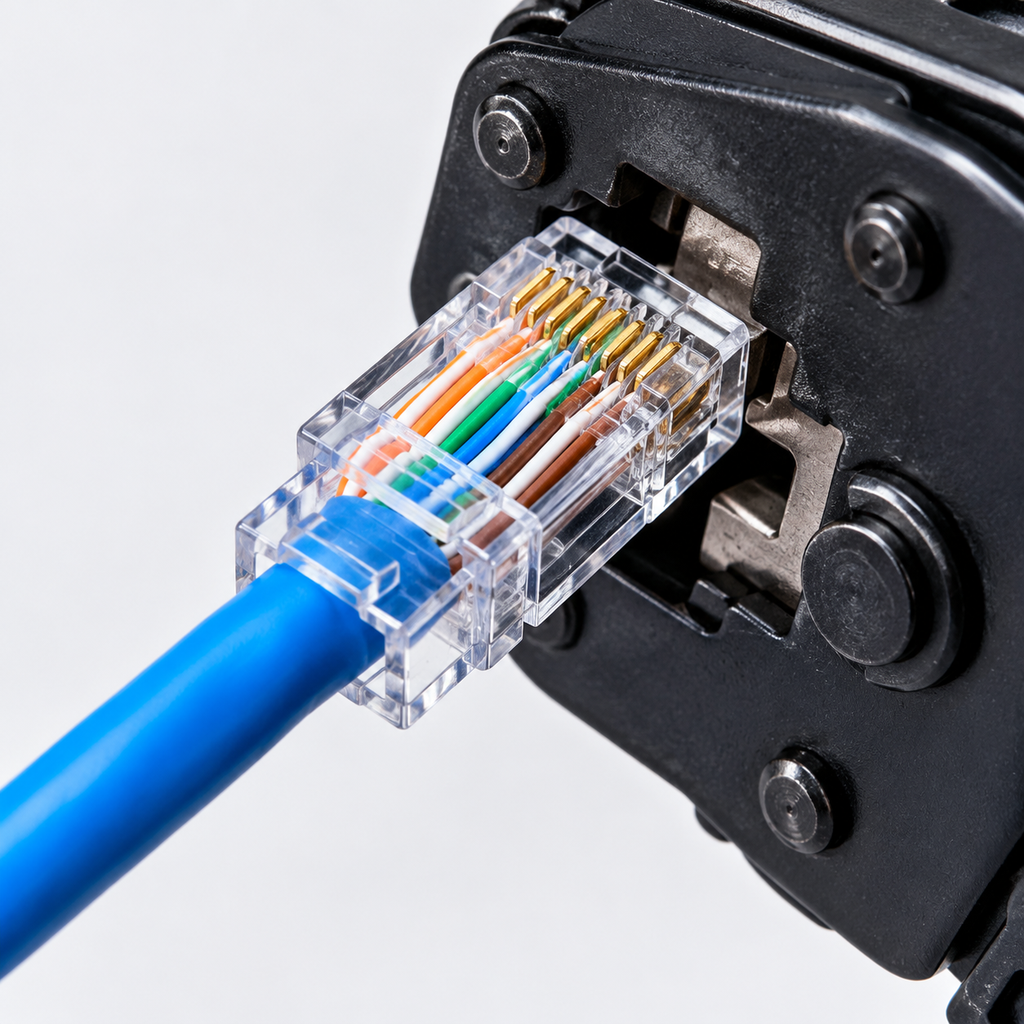

4. استفاده از باکس محافظ در پایه دوربین: تمامی سوکت‌ها و اتصالات باید درون باکس ضدآب (IP66) قرار گیرند تا از اکسید شدن پین‌های مسی جلوگیری شود.

جمع‌بندی

کیفیت تصویر نهایی یک سیستم نظارتی تنها به مگاپیکسل دوربین وابسته نیست؛ بلکه بستر پسیو و کابل مس باکیفیت پایه اصلی این سیستم است. انتخاب کابل‌های شبکه استاندارد و تمام‌مس نگزنس تضمین‌کننده امنیت پایدار، بدون نویز و طولانی‌مدت زیرساخت نظارتی شما خواهد بود.
